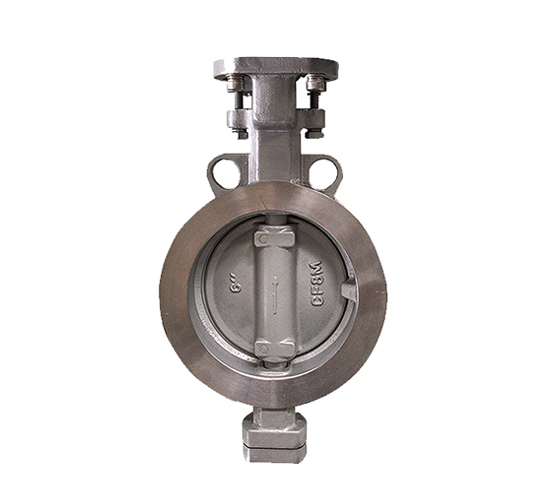

蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则是全开状态。蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的阻力很小,故具有较好的流量控制特性,可以作调节

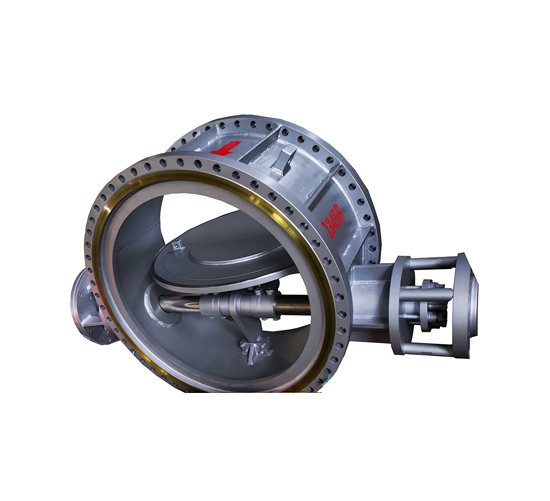

烟气蝶阀蝶阀主要由驱动装置、阀板、阀体、阀轴、杆系和轴端密封等部件组成。阀门的启闭是靠驱动装置驱动阀轴带动四连杆机构运动实现的。阀轴旋转使阀板开启,当阀板与管道中心平行,阀门处于全开状态;阀轴反方向旋转使阀板关闭,当阀板与阀体的密封面平行接触直至压紧密封,此时阀门完全关闭。

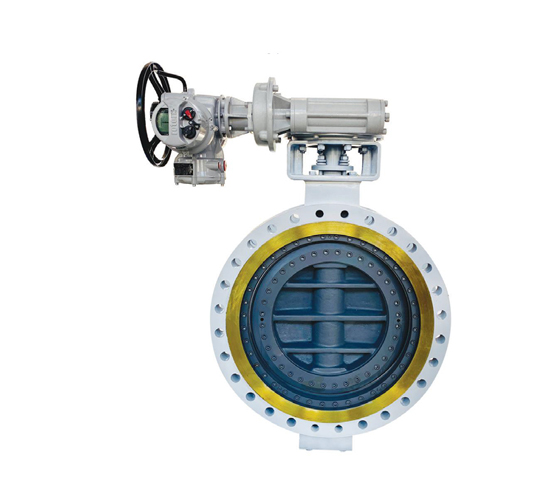

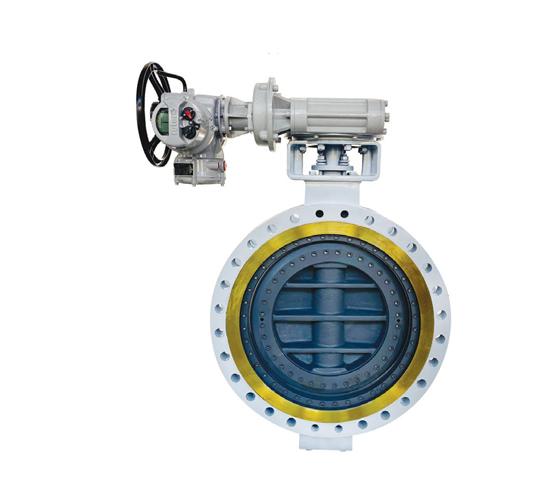

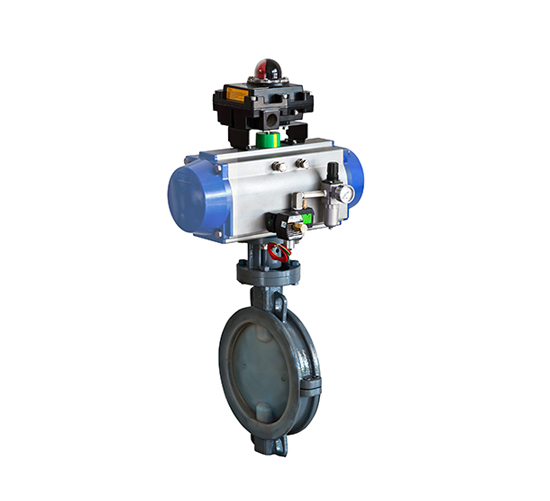

W&T品牌三偏心金属硬密封快速切断及调节蝶阀设计标准为: ASME B16.34AP1609/ Fire safe testedAPl607/IS015848 Ta-Luft;适用于高压管路的流量快速切断及调节。最大磅级可达2500LB;阀门启闭灵活,可快速切断管道,性能优于闸;调节性能高,可替换GLobe式调节阀;执行机构可选用电动、气动、(电) 液动驱动装置;选用材质为整体锻造, 可选用A105. F22. F91、F92. 304 304L 316. 316L. 3471H等;适用温度范围广: -196℃-850℃, 应用行业为LNG.煤化工、电力、炼化、冶金等。
口径范围 | 2”-160” |
压力等级 | 150LB~900LB |
主体材料 | 碳素钢-50℃~425℃;合金钢-50℃~640℃;不锈钢-50℃~700℃ |
口径范围 | 2"~64" |
压力等级 | 150LB |
介质温度 | -30℃~150℃ |
泄漏等级 | VI |
流量特性 | 近似等百分比 |
设计特点

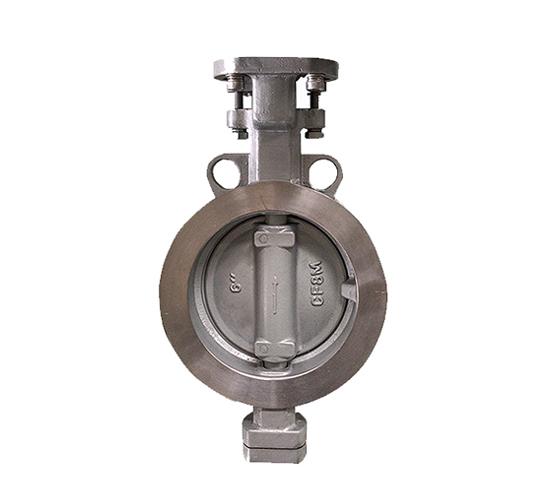

蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则是全开状态。蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的阻力很小,故具有较好的流量控制特性,可以作调节
口径范围 | 3"~64" |
压力等级 | 150LB-900LB |
泄漏等级 | IV、V、VI级 |
流量特性 | 近似等百分比 |
连接形式 | 法兰式、焊接式 |

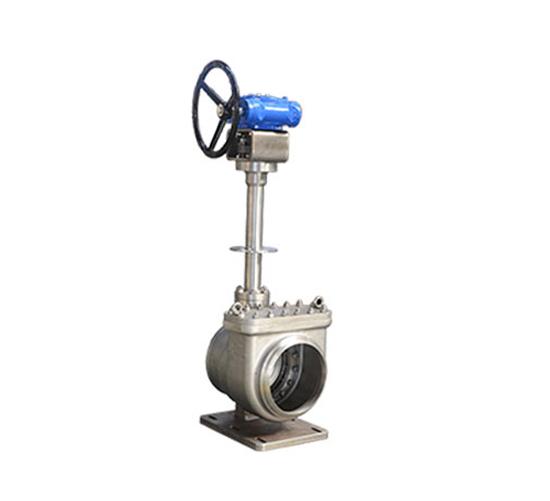

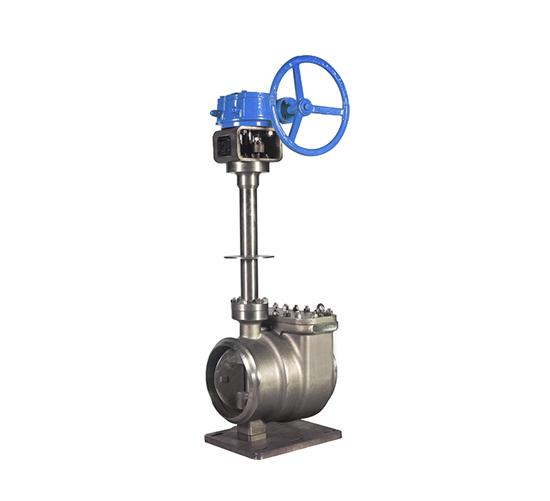

口径范围 | 4"~48" |
压力等级 | 150LB-900LB |
介质温度 | -196~120℃ |
阀体材质 | CF8、CF8M、CF3M等 |
阀内件材质 | 304、316、316L等 |
泄漏等级 | V级、VI级 |
